零線和地線短接之后，會不會跳閘？

在解決這個問題之前，我們首先要搞清楚零線和地線的關系；其次，跳的這個閘指的是空氣開關還是漏電斷路器？

我們先來說說零線和地線的關系。

零線和地線從字面意思上來理解，零線就是指對地電勢為零的那根線，而地線就是與大地相連接的那根線。

實際上，零線和地線他們都來自共同的祖先，可以說是手足相連的兄弟。

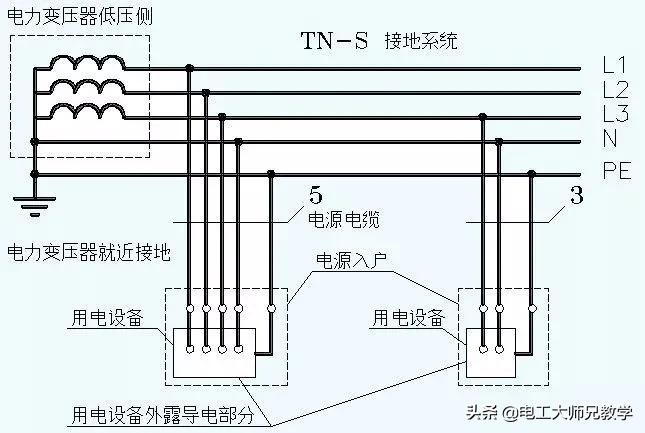

我們都知道，我們的家庭用電都是通過變壓器降壓之后再輸送到每家每戶的，而變壓器的輸出端都是星形連接的，星型連接的那個點，我們稱之為中性點，中性點接地后引出兩根線，一根參與到負載的工作當中，稱之為工作零線，就是我們所的零線，而另一根，經過重復接地之后，連接到我們設備的外殼，稱之為地線。

通過以上的分析，我們就知道了零線和地線追根溯源，他們都是連接在同一個點上的兩根線。

如果將零線和地線進行短接，我們的負載也能夠正常的運行，燈泡也能夠正常的發亮。

下面我們再來討論第二個問題，它會不會引起跳閘？

這分為兩種情況：

第一種，總閘是空氣開關。

如果控制負載的斷路器是空氣開關，通過以上的分析，我們知道，是沒有任何影響的。

因為空氣開關只有過載，短路的保護，零線和地線連接在一起，既不會使負載發生過載，也不存在短路的現象，只不過是讓電流回去的路變得更寬了一點。

第二種，總閘是漏電斷路器。

如果控制負載的斷路器是漏電斷路器的話，也就是我們平時所說的漏保，我們都知道漏電斷路器除了有短路和過載的保護，還有漏電的保護。

而漏電的保護主要就是通過檢測漏電電流來實現的，在零線和地線沒有短接之前，從火線出來的電流經過用電器，然后又從零線回到了中性點，流出的電流和流回來的電流大小相等，方向都是相反的，這個時候漏電斷路器認為沒有電流的損失，他是不會跳閘的。

當零線和地線短接之后，就會有一部分電流順著地線流走，當順著地線流走的電流超過30毫安的時候，那么漏電斷路器就會跳閘。

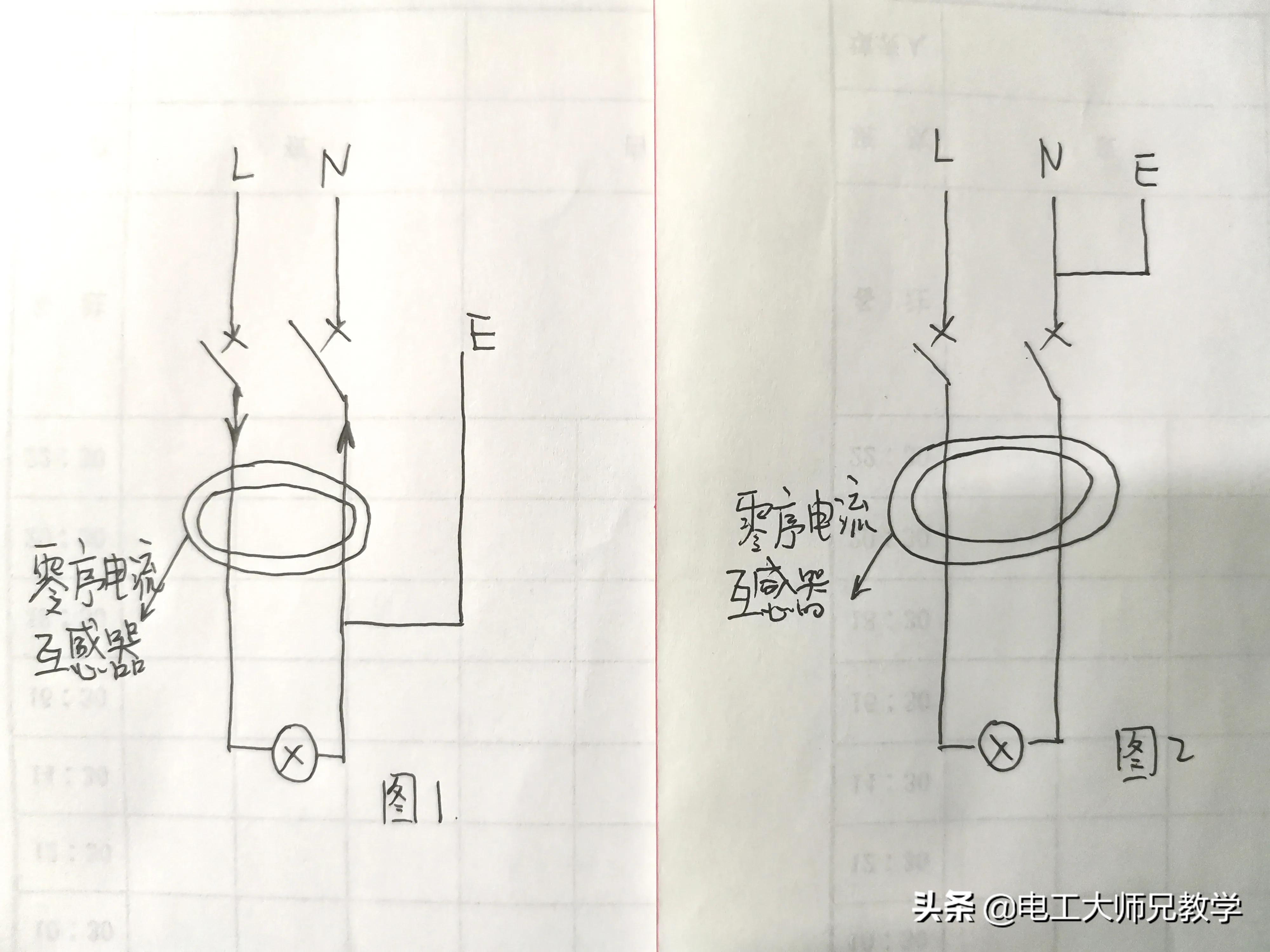

如果零線和地線短接在漏電斷路器之前，如圖一所示，那么就會如上面所說的，可能會出現漏電跳閘的現象。

如果零線和地線短接在漏電斷路器之后，如圖二所示，是不會出現漏電跳閘的現象的。

所以我們學習電工就必須掌握它的工作原理，知其然，知其所以然，然后具體問題具體分析，才能夠得到正確的答案！
